Porte roulante CHI 6000

Porte de service isolée

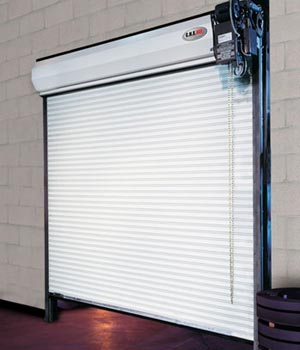

Les portes de garage roulantes en acier série 6000 sont conçues et fabriquées pour une résistance et une durabilité maximale. Fabriquées selon des normes rigoureuses, les portes 6000 sont des produits industriels construits sans raccourcis, fournissant une excellente fiabilité pour les prescripteurs et les utilisateurs. Une grande variété de profils de lamelles, de jauges et d'options de couleurs sont disponibles. Les composants en acier de ces portes de garage sont faits de matières post-consommées 100% recyclables, ce qui en fait un choix idéal pour les bâtiments durables et verts ainsi que pour les projets LEED.

Caractéristiques

Caractéristiques

  • Conçue pour une résistance et une durabilité maximale
  • Jauge du rideau: 22, 20 et 18 galvanisé, acier haute résistance
  • Profils de lamelles: courbes, plates et isolées
  • Fonctionnement: Poussée manuelle, palan à chaînes (standard) ou fonctionnement du moteur standard
  • Couleurs: Finition grise, blanche, beige, marron ou galvanisée. Option de finition poudrée disponible
  • Hottes demi-hexagonales offrent une rigidité structurelle supplémentaire et un aspect esthétique
  • Valeur R**: Polystyrène = 4.7 et Polyuréthane = 6.7
  • Options et accessoires disponibles

**Les valeurs R ont été calculées conformément aux normes ASTM C518

Rideau

Rideau de la porte roulante

Profil des lamelles

flat_slat_images
Lamelles plates (FS) couvrent 2-1/2” de hauteur x 3/4” de profondeur

curved_slat_images
Lamelles courbées (CS) couvrent 2-5/8” de hauteur x 7/8” de profondeur

insulated_slat_images
Lamelles isolées (IS) couvrent 2-1/2” de hauteur x 13/16” de profondeur

Bloqueurs d'extrémités et de vent

  • Les bloqueurs d'extrémités et de vent en fer malléable maintiennent l'alignement du rideau et augmente sa capacité de résistance au vent. Les bloqueurs d'extrémité en fonte malléable galvanisée sont fixés à chacune des autres lamelles. les bloqueurs de vent sont ajoutés, selon la taille de la porte et les exigences de résistance au vent.
  • Pression du vent: Conçue pour résister à un minimum de 20 livres par pied carré de charge de vent par un montant qui empêche la déviation du rideau.

endlock

windlock

Jauge

Jauge de verrouillage en acier galvanisé 22, 20 ou 18.

Finition

  • Gris, gris et blanc, marron et blanc
  • En option: finition poudrée stock RAL en 188 couleurs
  • Lamelles galvanisées à chaud selon la norme ASTM A653 A avec couche primaire époxy et couche de finition en polyester

Panneaux de vision

5" x 1-1/8"

Options de montage

Options de montage

  • Montage avant (E ou Z) ou par montants
  • Pour montants en acier, en bois ou pour maçonnerie en bloc

Guides

  • À partir de 3 (minimum 3/16” angles structuraux en acier boulonnés, formant le canal de guidage).
  • Les angles de guidage comprennent des arrêts pour le rideau et des guides évasés
  • Guides galvanisés à chaud ou pulvérisés à froid (en option)

Plaques supérieures

  • Fabriquées en tôle d'acier de minimum 1/4”
  • Le côté d'entraînement doit être fourni avec billes de précision scellées et logements en fonte de fer
Fonctionnement

Fonctionnement

Poussée manuelle, palan à chaînes (standard)

Ressorts

  • Tension du ressort dans le cylindre par billes de précision
  • Conçue pour 20 000 cycles de ressorts (standard). Cycles supérieurs disponibles

Fonctionnement du moteur

  • Les portes roulantes sont également disponibles avec fonctionnement à moteur.
  • Reportez-vous au tableau de la zone d'opération du moteur et sélectionnez le type de fonctionnement selon les exigences d'espace et la jauge.
  • Choisissez entre un montage mural, avant ou avec plaques de montage supérieures. Utilisez les tableaux pour déterminer les espaces supérieurs, arrières ou sur les côtés requis nécessaires à l'installation.

counterbalance

Accessoires optionnels

Accessoires optionnels

Verrouillage

Portes à poussée manuelle fournies avec serrures à pêne intérieures coulissantes.

Les portes à palan à chaînes sont fournies avec gardien de chaînes adapté pour verrouillage.

CHI slide lock

Freins à inertie

 Situés sur le canal d'entraînement, ces freins sentent une soudaine augmentation des tours/min. et bloquent immédiatement le rideau pour éviter une éventuelle chute.

CHI brakes

Barre inférieure inclinée

Conçue pour des applications en pente ou inclinées (pensez à San Francisco ou à Pittsburgh). Cette option fournit une fermeture sécurisée à l'ouverture, même sans les 90 degrés traditionnels d'ouverture au niveau du sol.

Superposée ou Porte-derrière-une-porte

La porte roulante superposée en acier CHI est composée de deux portes partageant une paire unique de plaques supérieures et d'angles muraux. La porte est conçue pour des applications nécessitant une sécurité maximale et une barrière environnementale permettant la circulation de l'air. Différentes combinaisons de portes et de grilles sont disponibles. Ces modèles de portes superposées sont utiles pour des applications industrielles, commerciales, alimentaires et de défense.

Normes de sécurité incendie

Pour en savoir plus à propos des normes de sécurité incendie, veuillez cliquer ici.
