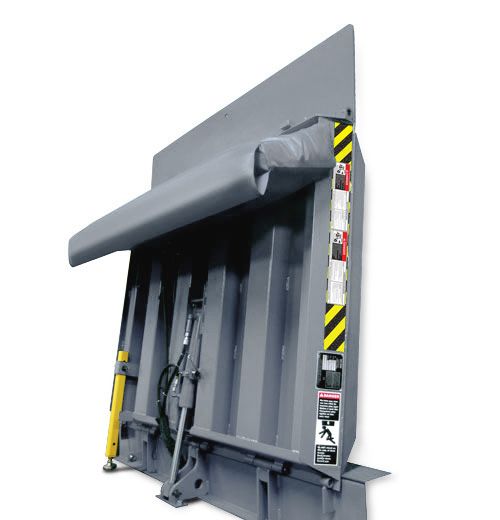

Niveleur de quai à rangement vertical U-Serie

Niveleur de quai à rangement vertical U-Serie

Capacités de 30,000 à 45,000 lb (13,636 à 20,455 kg)

Votre premier choix en tant que projet certifiés LEED. Le niveleur de quai à rangement vertical U-Series est la solution idéale pour les installations et applications qui nécessitent un contrôle rigoureux du climat ou du niveau de propreté. Il améliore le contrôle de la température interne, réduit les risques de dommages à la porte et minimise l'entrée de débris. Les remorques reculent généralement dans la baie de chargement spécialement conçue à cet effet, avant l'ouverture des portes, permettant une étanchéité totale entre la remorque et l'intérieur de l'établissement.

Études sur les applications:  Les entreprises perdent actuellement une tonne d'air de réfrigération par porte de quai par année, en moyenne, en utilisant des niveleurs de fosse au lieu de niveleurs de quai verticaux. Le concept d'applications à service rapide où l'efficacité est améliorée et où il n'y a aucune perte d'air de réfrigération est séduisant. La remorque recule directement dans le quai de chargement et ses portes sont ouvertes dans le bâtiment au lieu de l'ouverture traditionnelle des portes.

Le niveleur de quai à rangement vertical U-Series est contrôlé par le panneau de configuration Blue Genius™ Gold Series I Dock, avec un système de communication à lumières extérieures et intérieures LED disponible en option. Plage de fonctionnement jusqu'à 12” (305mm au-dessus et 6” (305mm) au-dessous du niveau du quai. L'appareil est livré avec un système d'alimentation clos non ventilé de 1 CV.

Highlights

Vertical Storing Leveler Highlights

  • Deck will flex up to 4” (101mm) when under load
  • Constant pressure style down button ensures controlled lowering during operation
  • 1 HP motor and equipped with overload protection
  • One-piece Hinge pin
  • Minimum of 6 U-beam channel deck supports
  • 3" high run off guards
  • Hydraulic system
  • Double-acting lip cylinder
  • Hydraulic velocity at hose of cylinder to prevent platform free-fall in the event of hose rupture
  • Hydraulic fall safe

Operator controls

  • Blue Genius™ Gold Series I Touch Control Panel
  • NEMA4X, CSA/UL Approved
  • Easy downward activation, “operator controls descent”
  • Independent lip control
  • Maintain "up" pressure to store leveler prior to truck departure

USerie-Vertical_Sensor

USerie-Vertical_Maintenance-stand

USerie-Vertical_Low-angle

USerie-Vertical_control

Fonctionnalités

Fonctionnalités du niveleur de quai

  • La plate-forme fléchira jusqu'à 4” (101mm) sous charge
  • Le bouton à pression constante assure une descente contrôlée
  • Moteur de 1 CV équipé d'une protection de surcharge
  • Charnière une pièce
  • Minimum de 6 canaux en U supportant le pont
  • Gardes de protection 3" de hauteur
  • Système hydraulique
  • Cylindre à lèvre double effet
  • Vitesse hydraulique au tuyau du cylindre pour empêcher la chute libre de la plate-forme en cas de rupture du tuyau
  • Système hydraulique de protection de chute

Éléments de commande

  • Panneau de configuration Blue Genius™ Gold Series I Touch
  • Approuvé NEMA4X, CSA/UL
  • Descente facile, l'opérateur contrôle la descente
  • Contrôle indépendant de la lèvre
  • Maintenez la pression vers le haut pour stocker le niveleur de quai avant le départ du camion

USerie-Vertical_Sensor

USerie-Vertical_Maintenance-stand

USerie-Vertical_Low-angle

USerie-Vertical_control

Caractéristiques

Caractéristiques de sécurité

  • Un fusible de vitesse limite la chute libre de la plate-forme chargée à moins de 3” (76mm)
  • Un capteur de position détecte lorsque la pont est en position de stationnement
  • Plinthes coniques latérales avec ruban de sécurité haute visibilité OSHA
  • Un support de maintenance prend en charge la plate-forme pour une maintenance sûre sous le pont
  • Un capteur de proximité permet aux mouvements de la plate-forme de s'adapter à ceux du plateau de la remorque, éliminant les dangers causés par l'écart entre les niveaux du pont et de la remorque.
