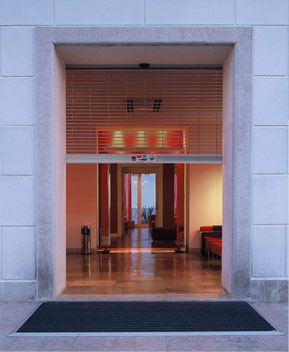

Grilles d'enroulement CHI 9300

Les portes d'enroulement en acier série 9300 possèdent un tout nouveau design révolutionnaire qui réduit le temps d'installation sans compromettre la sécurité. Elles sont équipées du système exclusif Smart-Lock System qui permet aux derniers utilisateurs d'enclencher la serrure à une hauteur convenable et de refermer la porte jusqu'au sol.

Caractéristiques

Caractéristiques

  • La grille vous offre une bonne sécurité, visibilité et ventilation. Les caractéristiques de conception simplifient le processus d'installation pour des économies de temps et d'argent
  • Fonctionnement: poussée manuelle, palan à chaînes, à manivelle, moteur tubulaire ou fonctionnement standard
  • Les hottes et bordures en acier ou aluminium en option sont disponibles pour les applications d'enroulement exposé
  • Installation rapide et facile - les caractéristiques d'installation comprennent le rideau, installé en usine, enroulé sur le cylindre en aluminium pour un meilleur déplacement
Rideau

Options du rideau

curtain_labyrinth
Labyrinthe

curtain_pristine
Pristine

curtain_ventana
Ventana

curtain_portcullis
Portcullis

Options de montage

Options de montage

Deux options de montage standard sont disponibles: E-Mount ou Z-Mount.

  • Le montage E-Mount est généralement requis lorsque les montants sont plafonnés en acier. Avec cette option de montage, l'angle est tourné vers l'ouverture
  • Le montage Z-Mount est utilisé pour le bois, le béton ou la maçonnerie en bloc

Angle en aluminium

Les angles de montage en aluminium peuvent utiliser un design creux à double paroi pour cacher complètement les attaches de guidage.

 angle-screw copie

Tubes de support en acier

Les tubes sont montés dans une tasse de manchon sur la dalle et fixés aux poutrelles d'acier supérieures. Cela permet à la grille d'être installée avant la construction des murs, éliminant les difficultés de travailler avec des goujons, HVAC et plomberie.

steeltubes5 copiesteel_tube_detail copie

Tubes télescopiques en aluminium

  • Les tubes de support sont conçus pour s'étendre au-delà de l'ouverture et de la plate-forme ci-dessus. Ils sont simples à fixer au plancher et au plafond et ne nécessitent pas de modifications.
  • L'extension maximale est de 8pi. au-dessus de l'ouverture.

telescoping-tube copie

Fonctionnement

Fonctionnement

  • Poussée manuelle
  • Palan à chaînes
  • Manivelle
  • Moteur tubulaire
  • Support/Opérateur de moteur mural
Normes de sécurité incendie

Pour en savoir plus à propos des normes de sécurité incendie, veuillez cliquer ici.

Téléchargement(s)
